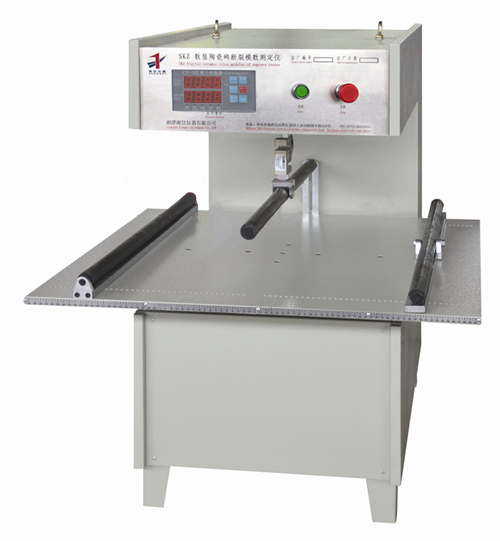

陶瓷磚抗折儀采用電動或液壓加荷機構和采用多組彈簧實現勻速加荷。滿足GB/T3810.4-2016，ISO 10545-4-2014陶瓷磚-斷裂模數和破壞強度的測定，也適用于測量工程陶瓷、電瓷、日用陶瓷、陶管、磚瓦制品、耐火材料的抗折強度(彎曲強度)之用。更換夾具還可以用于測定耐破性能，抗壓強度等參數。更換壓具該儀器還適用下列標準，實現一機多用。

　　陶瓷磚抗折儀的工作原理及結構說明：

　　工作原理：

　　首先根據試驗要求選定、安裝好工作臺上試樣夾具，將試樣放置在工作臺夾具上。打開油泵電機，將加載開關撥向“加載”位置，活塞帶動工作臺和試樣上升，當試樣與上刀口接觸就開始對試樣加荷，而上刀口與組合彈簧連接在一起，根據虎克定律就使加荷為勻速加荷，其力通過壓力傳感器傳遞到數顯表上，當被測試樣折斷或破碎，數顯表即保留其較大值，且停止加載。開關撥向“卸載”時，即帶動工作臺、夾具下降，當開關撥至中間位置，即停止運動。

　　結構：

　　目前，陶瓷磚抗折儀由電動液壓加載機構，彈簧勻速加荷機構、工作臺、檢測裝置、數顯裝置及控制系統組成。

　　陶瓷磚抗折儀的安裝及調平：

　　試驗機拆箱后，先檢查各管接頭及各處的聯接螺釘是否松動。然后將試驗機置于堅固的平臺上。在未裝上壓輥及支承輥組件，在工作臺面上放水平儀，然后調整四只地腳螺釘，找好水平后，鎖緊地腳螺釘上的螺母，裝上壓輥及支承輥組件。

　　接通電源將試驗機可靠接地用截面積不小于1.5mm2的銅導線將試驗機可靠的接地 。

　　當試件被撕裂瞬間，儀器采集到試件拉力峰值時，自動保持不變，記錄并保持?。?/p>

　　按“存入”鍵，儀器將記錄下本次試驗所采集到的數值；

　　按“清除”鍵，使儀器進入下個試驗準備程序；

　　每做五次試驗為組，當完成第五次試驗時，按下“存入”鍵以后，所顯示的數值為這次試驗的平均值，即該組試件的試驗結果。

　　注：試驗中如果出現數值不正確，直接按“清除”鍵，則該次試驗數值不被記錄，等找出原因后再做試驗即可，必須是連續五次按“存入”鍵，才能取得平均值。
